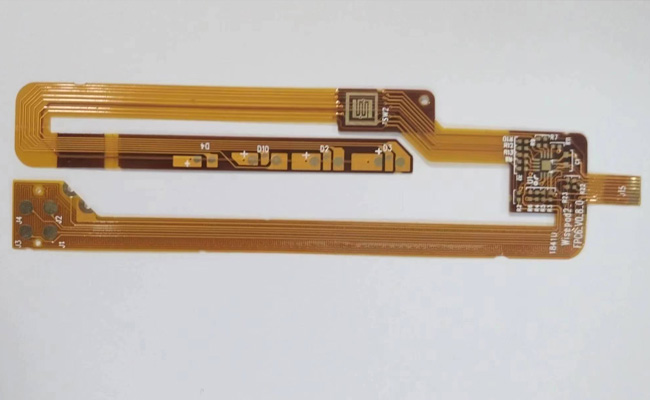

在電子設備的微型化與高性能化浪潮中，柔性高分子材料成為多層柔性電路板、剛?cè)峤Y(jié)合板及高密度互連（HDI）電路板的關鍵要素。聚酰亞胺、液晶聚合物、聚四氟乙烯等高分子材料，憑借各自獨特的物理、化學和電氣性能，廣泛應用于各類高端電子設備中。它們不僅優化了電路板的電氣性能，還增強了機械適應性，同時耐受各種嚴苛環境。本文將深入探討這些高分子材料的主要應用、選用原因及行業趨勢，揭示它們?cè)谕苿?dòng)電子設備向更高密度、更高可靠性和更綠色化方向演進中的核心作用。

一、常用柔性高分子材料

聚酰亞胺（Polyimide, PI）

應用場景：剛?cè)峤Y(jié)合板的柔性層、高溫環境下的基材。

特性：

耐高溫性：玻璃化轉變溫度（Tg）超過250°C，可承受無鉛焊接的高溫沖擊（如回流焊260°C），適用于汽車電子和航空航天領域。

機械柔韌性：彎曲壽命可達10萬次以上，適合可折疊設備（如智能手機、醫療傳感器）。

化學穩定性：耐酸、堿及有機溶劑，適應復雜工作環境。

液晶聚合物（Liquid Crystal Polymer, LCP）

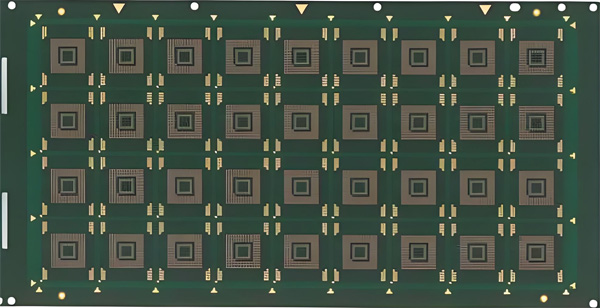

應用場景：高頻高速HDI板、5G通信模塊。

特性：

低介電常數（Dk）與損耗（Df）：適用于毫米波頻段（如5G和衛星通信），減少信號傳輸損耗。

低吸濕性：吸水率低于0.02%，在高濕度環境中保持性能穩定。

聚四氟乙烯（Polytetrafluoroethylene, PTFE）

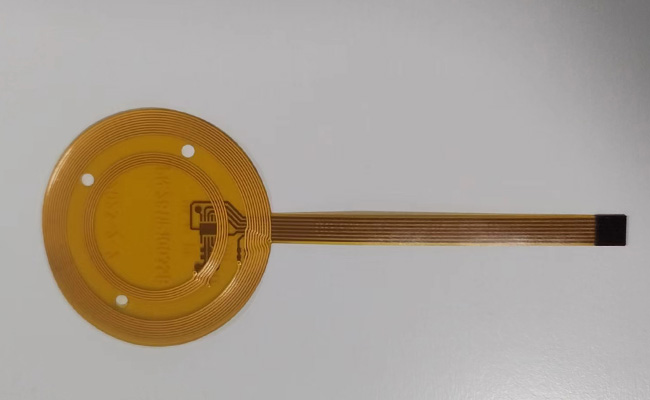

應用場景：射頻（RF）電路、雷達系統。

特性：

超低介電損耗：適合高頻信號傳輸（如77 GHz車載雷達）。

耐腐蝕性：在極端化學環境中表現優異。

聚酯（Polyester, PET）

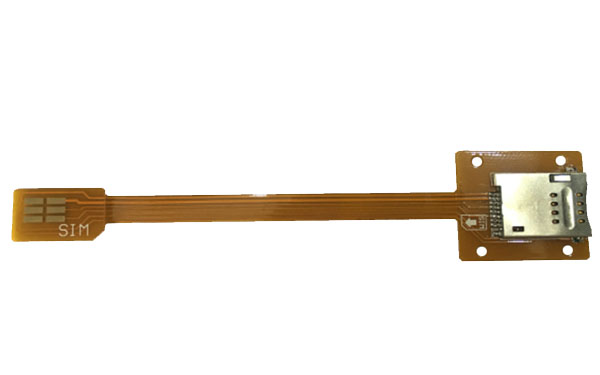

應用場景：低成本柔性電路板、消費電子產品。

特性：

輕量化與低成本：適用于對成本敏感的領域（如可穿戴設備）。

中等耐溫性：通常用于溫度要求較低的場景。

環氧樹脂基復合材料（如FR-4的柔性變體）

應用場景：剛?cè)峤Y(jié)合板的剛性層、多層HDI板。

特性：

機械強度：提供結構支撐，適應多層堆疊設計。

可加工性：與傳統PCB工藝兼容，降低制造成本。

二、選用高分子材料的原因

電氣性能優化

高頻應用（如5G和AI服務器）需要低介電損耗材料（LCP、PTFE）以減少信號延遲和失真。

阻抗控制精度（如±5%）通過高分子材料的均一性實現，確保高速信號完整性。

機械適應性

剛?cè)峤Y(jié)合板需在三維空間中彎曲，聚酰亞胺的柔韌性和耐疲勞性支持復雜封裝設計（如折疊屏手機和汽車傳感器）。

高分子材料的輕量化特性（如PET）助力便攜式設備的小型化。

環境耐受性

耐高溫材料（PI）適應焊接工藝和高溫工作環境（如發動機控制模塊）。

抗?jié)裥圆牧希↙CP）在高濕度醫療設備中保持穩定性。

工藝兼容性

高分子材料（如FR-4變體）可與傳統PCB工藝（激光鉆孔、壓合）無縫集成，降低制造復雜度。

部分材料（如PI）支持微細線路加工（線寬/間距35μm），滿足HDI的高密度互連需求。

可持續發展

生物基PI膜和可回收PET基材的研發，符合環保法規（如歐盟RoHS），減少電子廢棄物污染。

三、典型案例與行業趨勢

醫療電子：植入式設備（如心臟起搏器）采用生物兼容性PI材料，避免人體排異反應。

汽車電子：特斯拉4680電池包的柔性連接使用PI基HDI板，耐壓等級達1200V。

5G通信：華為基站采用LCP基HDI板，支持毫米波信號傳輸。

未來趨勢：納米改性材料（如石墨烯增強PI）將進一步提升導熱性和機械強度，適應更高功率場景。

結論

柔性高分子材料在多層柔性電路板、剛?cè)峤Y(jié)合板及HDI電路板中扮演核心角色，其選擇基于電氣性能、機械適應性、環境耐受性和工藝兼容性等多維度需求。隨著5G、AI和新能源汽車的發展，高性能材料（如LCP和改性PI）的應用將進一步擴大，推動電子設備向高密度、高可靠性和綠色化方向演進。
